Industrijska granit baza

UNPARALLELED LTD je jedan od vodećih proizvođača i dobavljača industrijskih granitnih baza u Kini. Uz bogato iskustvo, srdačno vas pozdravljamo da ovdje iz naše tvornice kupite naprednu industrijsku granitnu bazu proizvedenu u Kini. Prihvatamo i prilagođene narudžbe.

Precizna mašina ne počinje motorom, kamerom, laserskom glavom ili linearnim vodičem. Počinje sa strukturom koja te elemente održava u ispravnom odnosu. Ova prilagođena precizna baza za granitnu mašinu dizajnirana je za proizvođače opreme kojima je potrebna stabilna,-otporna na koroziju i precizno obrađena osnova za zahtjevne industrijske sisteme.

Proizvedena od crnog preciznog granita, komponenta kombinuje referentnu površinu tla sa prilagođenim rupama, udubljenjima, bočnim otvorima i sučeljima za montažu. Dizajn se može prilagoditi za opremu za inspekciju poluprovodnika, CMM sisteme, mašine za kontrolu vizije, opremu za lasersku obradu, module za preciznu automatizaciju i laboratorijske metrološke uređaje.

Za globalne OEM proizvođače, prednost je jasna: umjesto prilagođavanja standardne baze složenom rasporedu strojeva, granitna komponenta može se projektirati oko stvarnog sklopa. Tačke montaže, navojni umetci, prolazi kablova, pneumatski priključci, interfejsi vodilice i referentne površine mogu se definisati direktno sa crteža kupca.

UNPARALLELED® isporučuje prilagođene precizne granitne komponente kao pojedinačne dijelove ili kao dio većeg osnovnog sklopa granitnih mašina. Cilj nije jednostavno osigurati kameni blok. On treba da obezbedi izmerenu strukturnu referencu za preciznu opremu.

Sve dimenzije, tolerancije, specifikacije umetka i geometrijski zahtjevi podliježu odobrenom crtežu kupca. Baza mašine za granit treba da bude navedena kao deo kompletne strukture opreme, a ne samo po vrednosti ravnosti.

• Stabilna strukturna platforma: Precizni granit se široko koristi za podloge mašina i metrološke strukture jer nudi stabilnu referentnu površinu za poravnanje, mjerenje i instalaciju{0}}sistema za kretanje. Obično se koristi za podršku sofisticiranim mehaničkim, elektronskim i optičkim mjernim sistemima.starrett
• Prilagođeni-mašinski obrađeni interfejsi: Ilustrovani dizajn uključuje višestruke gornje i bočne karakteristike, omogućavajući granitnoj bazi da podrži prilagođene rasporede opreme, a ne generički raspored montaže.
• Radne površine otporne na koroziju-: Granit ne hrđa kao konvencionalne gvozdene konstrukcije. Ovo može smanjiti potrebu za zaštitnim premazima u kontrolisanim inspekcijskim i proizvodnim okruženjima.
• Korisno ponašanje{0}}prigušenja vibracija: Granit se često bira za alatne mašine, sisteme za inspekciju, optičke mašine i opremu za proizvodnju elektronike-zbog njegove stabilnosti i karakteristika{2}}prigušenja vibracija.reitz-natursteintechnik
• Integracija više-materijala: Precizni sklopovi mogu uključivati ​​vezane ili ugrađene metalne umetke, funkcije poravnanja, interfejse za vođenje i druge funkcionalne elemente tamo gdje ih aplikacija zahtijeva.
• Dizajnirano za kritične datume: Referentne površine granita od tla mogu podržati kontrolirano pozicioniranje linearnih vodilica, senzora, optičkih sklopova, mehaničkih okvira i mjernih modula.
• Skalabilno prilagođavanje: Granitni dijelovi po narudžbi mogu se proizvoditi kao osnovne ploče, konstrukcijski ležajevi, mostovi, stubovi, vazdušne{0}}noseće površine ili kompletni višekomponentni sklopovi.precisiongraniteusa

Ova vrsta prilagođene baze za granitnu mašinu je pogodna za opremu u kojoj su važni strukturna stabilnost i ponovljivo poravnanje.

Poluprovodnička i elektronska oprema

Poluprovodnička-oprema može koristiti granitne komponente kao stabilne montažne strukture za module za rukovanje pločicama-, optičke inspekcijske glave, stepenice pokreta i precizne sklopove za automatizaciju. Granitne podloge su obično specificirane za primjenu poluprovodničke,-inspekcije i mjeriteljske opreme.unparalleled-grupa

Mjerenje koordinata i vida

Granitna mehanička baza može podržati CMM, video mjernu mašinu i optičke inspekcijske sisteme. Precizna-površina tla pruža kontrolisane podatke za vodilice, stubove, kamere, senzore ili module za držanje.

Precizni laserski i optički sistemi

Laserska{0}}oprema za obradu i optička{1}}mjerna oprema često zahtijeva pouzdano poravnanje između izvora, ose kretanja, optike i radnog komada. Prilagođena granitna baza pomaže u uspostavljanju mehaničke referentne strukture oko koje se ovi elementi sklapaju.

Platforme za automatizaciju i kretanje

Za precizne XY stolove, sisteme linearnih motora, zračne{0}}sklopove i automatizacijske module visoke-ponovljivosti, granit može poslužiti kao temelj strukture. Montažne rupe, vazdušni kanali, navojni umetci i lokalizovane referentne površine mogu se konfigurisati prema zahtevima OEM interfejsa.

Oprema za inspekciju i testnu opremu

Laboratorijski uređaji, sistemi za kalibraciju, oprema za inspekciju dimenzija i specijalizirani ispitni stolovi mogu zahtijevati nemagnetnu, električni ne-provodnu i na koroziju-potpornu strukturu. Granit je posebno relevantan tamo gdje su prioriteti stabilnost dimenzija i ponovljivo postavljanje.reitz-natursteintechnik

Inženjerska razmatranja

Dobra granitna podloga počinje jasnim podacima o dizajnu. Prije proizvodnje, inženjerski tim bi trebao definirati kritične podatke, tačke opterećenja, metodu potpore, raspored rupa, tip umetka, redoslijed montaže i zahtjeve za inspekciju.

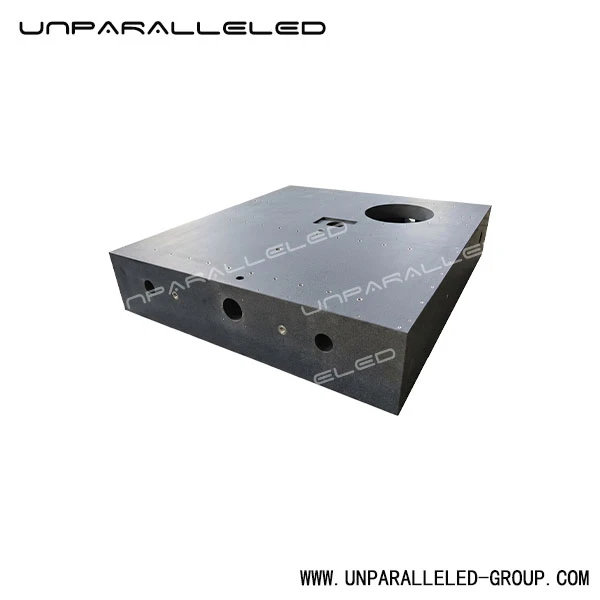

Veliko gornje udubljenje prikazano na slici može biti dizajnirano za mehanički interfejs, pristupni otvor, zračnu ili vakuumsku vezu, usmjeravanje kablova, razmak senzora ili lokaliziranu karakteristiku montaže. Manje izbušene rupe mogu se prilagoditi za pričvršćivače, klinove, navojne umetke ili okove za lociranje. Bočne rupe mogu podržati pristup montaži ili integrirano usmjeravanje pomoćnih sredstava. Konačna funkcija mora uvijek slijediti odobreni crtež.

Za projekte uske{0}}tolerantnosti, također je važno uzeti u obzir kompletno mašinsko okruženje. Varijacije temperature, podrška za instalaciju, transport, lokalizirana opterećenja i moment pričvršćivanja mogu utjecati na konačnu montažu. Granit pruža stabilan osnovni materijal, ali preciznost gotove opreme zavisi od cjelokupnog mehaničkog i metrološkog sistema.

U UNPARALLELED®, prilagođene granitne komponente se obrađuju za precizne{0}}mašinske primjene korištenjem kontrolisanog brušenja i kalibriranih postupaka inspekcije. Radimo sa OEM crtežima za osnove granitnih mašina, granitne sklopove, granitne zračne-komponente i prilagođene precizne strukture.

Je li ovo standardna baza za granit mašine?

Ne. Prikazani proizvod je prilagođena precizna granitna komponenta. Njegov uzorak rupa, udubljenja, bočne karakteristike, dimenzije i umetci mogu se proizvesti prema odobrenom crtežu.

Mogu li se metalni umetci s navojem ugraditi u granit?

Da. Gdje je potrebno, umetci s navojem ili vezani metalni interfejsi mogu se integrirati u granitne komponente. Materijal umetka, tip navoja, zahtjevi za izvlačenje-i smjer montaže trebaju biti specificirani tokom pregleda dizajna.

Koje informacije su potrebne za ponudu?

Molimo da navedete 2D ili 3D crtež, ukupne dimenzije, kvalitet granita ili željeni materijal ako je navedeno, zahtjeve tolerancije, šemu datuma, detalje rupe i umetka, procijenjenu količinu, odredišnu luku i traženi datum isporuke.

Možete li proizvesti kompletne granitne sklopove?

Da. Projekat može uključivati ​​pojedinačne granitne komponente ili više-komponentni sklop kao što je podnožje mašine, most, stub, struktura vodilice ili zračna-platforma. O zahtjevima za montažu treba razgovarati prije ponude.

Da li su baze mašina od granita pogodne za poluprovodničku opremu?

Mogu biti prikladni za inspekciju poluvodiča, rukovanje, mjeriteljstvo i opremu za automatizaciju gdje su potrebne stabilne referentne površine i kontrolirani strukturalni interfejsi. Konačna prikladnost ovisi o čistoći, ispuštanju plinova, toplini, opterećenju i zahtjevima integracije kompletne mašine.

Zatražite prilagođenu ponudu

Trebate prilagođenu preciznu bazu za granitnu mašinu sa izbušenim rupama, umetcima za montažu, utorima, udubljenjima ili integrisanim interfejsima za montažu?

Pošaljite svoj crtež, zahtjeve tolerancije i ciljnu aplikaciju tehničkom prodajnom timu UNPARALLELED® putem obrasca Kontaktirajte nas ili Zatražite ponudu na našoj web stranici. Molimo navedite željenu adresu e-pošte za kontakt, količinu projekta, zemlju isporuke i sve posebne zahtjeve za{1}}dokumentom za inspekciju.

Naš tim će zajedno s vama pregledati dizajn granitnih komponenti i dati praktičan proizvodni prijedlog za vaš projekt precizne opreme.
