Ultra{0}}Precizni granitni kvadratni lenjir

UNPARALLELED LTD je jedan od vodećih proizvođača i dobavljača ultra{0}}preciznih granitnih kvadratnih lenjira u Kini. Uz bogato iskustvo, srdačno vas pozdravljamo da ovdje iz naše tvornice kupite napredni ultra-precizni granitni kvadratni lenjir proizveden u Kini. Prihvatamo i prilagođene narudžbe.

U visokoj{0}}industrijskoj mjeriteljstvu, provjera ortogonalnosti (kvadratnosti) i pravosti više-osinskih stepenica mašine zahtijeva nepopustljivu geometrijsku referencu. UNPARALLELED® Ultra-Precizni granitni kvadratni ravnalo je dizajniran posebno za laboratorije za kalibraciju i okruženja za sklapanje poluprovodnika gdje standardni metalni alati ne uspijevaju zbog toplinskog širenja i zaostalih unutrašnjih naprezanja.

Izrađen u potpunosti od našeg prepoznatljivog crnog granita UNPARALLELED® (≈ 3100 kg/m³), ovaj glavni tri-kvadrat pruža nanometarsku-ravnost i pravougaonost. Sa optimiziranim dizajnom za smanjenje težine 5-rupa- i metalnim umetcima s navojem, pruža terenskim inženjerima visoko stabilnu, krutu, ali upravljivu referentnu liniju. Jer kada je u pitanju tačnost ispod mikrona, posao sa preciznošću ne može biti previše zahtjevan.

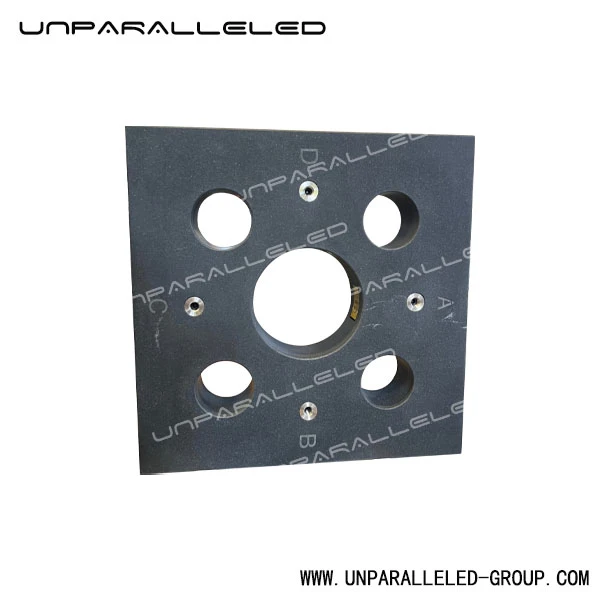

Gledajući monolitnu strukturu UNPARALLELED® Granit Squarea, svaka iskosa i otvor govore o našem naslijeđu 30+ godina ručnog-naslijeđa:

• Simetrični uzorak rupa: Precizni granit je težak. Kako bismo spriječili progib konstrukcije pod vlastitom težinom i zaštitili inženjere tokom ručnog postavljanja, integrirali smo naprednu{1}}geometriju smanjenja težine. Veliki centralni prolazni otvor u kombinaciji sa četiri ugaone reljefne rupe značajno smanjuje masu dok zadržava maksimalnu strukturnu krutost.
• Umetci s metalnim navojem: Ugrađeni direktno u neutralnu ravan kamena, ovi umetci od nehrđajućeg čelika omogućavaju sigurnu montažu ručki za rukovanje, držača ili integraciju u automatizirane XY stupnjeve bez izazivanja mikro-naprezanja stezanja u granitnoj matrici.
• Fino{0}}zrnasta tekstura: mat, duboka-ugljena površina naglašava odsustvo kvarcnih vena ili mekih inkluzija. Ova homogena kristalna struktura osigurava ujednačeno toplinsko širenje preko svih osa, osiguravajući da vaša referenca ostaje istinita čak i pod manjim termičkim ciklusima čistih prostorija.

• Gustina materijala bez premca: Za razliku od jeftinog mermera-klase ili sekundarnog kamena koje koriste manje radionice, naš granit ima fizičku gustinu od ≈ 3100 kg/m³. Potpuno je imun na rđu, nemagnetičan je i karakteriše skoro-nulti profil apsorpcije vlage.
• Ručno-Na nanometarskoj skali: dok CNC brušenje daje početni makro-oblik, konačnu preciznost na mikronskom-nivou postižu naši majstori-koje klijenti iz Fortune 500 često hvale kao "hodeći elektronski nivoi". Njihov dodir osigurava da ravnost površine pobjeđuje fizička ograničenja mehaničke obrade.
• Globalno metrološko usklađivanje: Potpuno usklađeno sa njemačkim DIN 876/875, američkim ASME i japanskim JIS standardima. Svaki kvadratni lenjir se isporučuje sa zvaničnim sertifikatom o kalibraciji koji se može pratiti direktno do Nacionalnog instituta za metrologiju, što ga čini trenutno proverljivim za globalne lance snabdevanja.

Ova precizna komponenta je nezamjenjiv alat za kalibraciju za:

• Poluprovodnički i AOI sistemi: Poravnavanje ortogonalnog hoda portala za inspekciju pločica.
• Koordinatne mjerne mašine (CMM): Služe kao apsolutni glavni standard za 3-osnu geometrijsku kompenzaciju greške.
• Ultra-Brza laserska obrada (femtosekunda/pikosekunda): Obezbjeđuje-prigušivanje vibracija, nultu-osnovnu podsklop{3}}ugiba.
• Precizni CNC obradni centri: Kalibracija vodilice-upravnog puta tokom periodičnog održavanja.

P1: Zašto bismo odabrali UNPARALLELED® crni granit u odnosu na jeftinije mermerne alternative?

O: Jeftinom mermeru nedostaje strukturna stabilnost i pokazuje visoku apsorpciju vlage. Tokom perioda od 3 do 6 mjeseci, unutrašnje oslobađanje stresa uzrokuje deformaciju mramora, uništavajući sub{3}}mikronske kalibracije mašina. UNPARALLELED® crni granit (≈3100 kg/m³) pruža trajnu geometrijsku memoriju i nula zaostalih naprezanja. Čvrsto se pridržavamo naše obaveze: bez varanja, bez prikrivanja, bez obmanjivanja.

P2: Da li se konfiguracija rupa ili dimenzije mogu prilagoditi specifičnim okvirima OEM mašina?

O: Da, apsolutno. Dok je prikazana standardna konfiguracija kvadratnog lenjira, mi se rutinski specijaliziramo za-monolitnu prilagodbu velikih razmjera-sposobnu za obradu pojedinačnih-komponentnih kamenih komponenti do 20 metara dužine i 100 tona težine. Umetci s navojem, T-utori i zračni ležajevi mogu se dodati precizno prema vašim CAD datotekama koraka.

P3: Kako se potvrđuje kalibracijski certifikat za međunarodne revizije?

O: Svaki glavni alat prolazi rigoroznu verifikaciju pomoću nemačkih Mahr indikatora (rezolucija 0,5 μm), švajcarskih WYLER elektronskih nivoa i britanskih Renishaw laserskih interferometara. Svi podaci o kalibraciji su certificirani od Instituta za mjeriteljstvo u Jinanu i Shandongu, osiguravajući potpunu međunarodnu sljedivost do Nacionalnih metroloških instituta (NIM/NIST).
