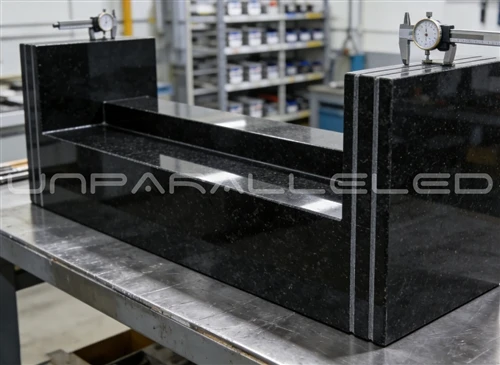

Granitne podloge velikih dimenzija su široko prihvaćene u platformama sa zračnim ležajevima sa dugim hodom, opremi za optičku inspekciju velikih površina i metrološkim instrumentima velikih razmjera. Kako se dimenzije obratka povećavaju, mikrodeformacije uzrokovane vlastitom težinom, naprezanjem stezanja, toplinom obrade i defektima starenja materijala se umnožavaju. Lokalni inspekcijski podaci mogu pokazati prihvatljive rezultate, ali cijeli radni komad trpi deformacije i izobličenja na nivou mikrona, što dovodi do smanjene ravnosti vodilice i nedosljedne preciznosti poprečnog raspona nakon montaže. Takve latentne mikrodeformacije je teško uhvatiti konvencionalnim ispitivanjem u jednoj tački i predstavljaju veliki izazov za proizvodnju velikih granitnih komponenti. Oslanjajući se na praktično iskustvo sa višestrukim projektima granitnih baza od 1‑6 metara, UNPARALLELED Group razrađuje strategije kontrole mikrodeformacija koje pokrivaju prethodnu obradu prazne ploče, alate za stezanje, šeme obrade, upravljanje termičkim okruženjem i kompenzaciju inspekcije.
1. Prazan predtretman: eliminacija kumulativnog rezidualnog naprezanja u velikim prazninama
Veliki granitni delovi akumuliraju značajno unutrašnje naprezanje tokom vađenja, rezanja i grubog piljenja. Veći volumen dovodi do veće akumulacije stresa. Ako se šalje direktno na završetak obrade, oslobađanje naprezanja nakon uklanjanja materijala uzrokuje iskrivljenje mikrona.
Kratkotrajno starenje ne može osloboditi duboko ukorijenjen stres u velikim prazninama. UNPARALLELED primjenjuje uklanjanje materijala u više koraka i dugotrajni ciklički proces starenja. Nakon što se grubom obradom ukloni većina zaliha, praznine se prebacuju u radionice s konstantnom temperaturom za produženo statičko skladištenje uz ciklične termičke poremećaje kako bi se u dovoljnoj mjeri oslobodilo unutrašnje naprezanje. Polufino mljevenje počinje tek nakon što se dimenzije stabiliziraju. Strogo prazna selekcija isključuje materijal s neujednačenom teksturom ili suptilnim međuslojevima kako bi se ublažio rizik od deformacije iz izvora. Za svaku seriju se dostavljaju potpuni izvještaji o fizičkoj imovini.
2. Fleksibilni alat za podršku: Izbjegnite prisilnu deformaciju zbog krutog stezanja
Mnogi proizvođači još uvijek koriste čvrste ploče za stezanje velikih granitnih podloga. Prekomjerni lokalni pritisak od krutih stezaljki stvara tlačnu deformaciju na krhkom krutom granitu. Jednom kada se učvršćenja oslobode, odbijanje naprezanja izobličava obradak i uništava preciznost gotove površine.
Za velike radne komade, teško stezanje u jednoj tački se napušta u korist distribuiranog alata sa fleksibilnom potporom. Višestruki ravnomjerno raspoređeni nosači drže donju površinu kako bi se raspršila vlastita težina i spriječilo djelomično ovjesanje. Bočni granični blokovi služe samo za pozicioniranje bez sile stezanja kako bi se minimiziralo vanjsko naprezanje izazvano stezanjem. Otklon vlastite težine se procjenjuje u fazi dizajna alata kako bi se izbjegla inherentna mikrodeformacija uzrokovana suspenzijom srednjeg područja.
3. Uklanjanje slojevitog materijala: spriječiti deformaciju izazvanu iznenadnom promjenom naprezanja
Prevelika dubina brušenja u jednom prolazu stvara površinsko naprezanje strojne obrade i akumuliranu toplinu brušenja, što dovodi do lokalnog širenja-kontrakcije i izobličenja odskoka nakon obrade.
Primjenjuje se progresivna strategija slojevitog mljevenja: grubo brušenje uklanja masu, polufino brušenje smanjuje dubinu rezanja, a završno brušenje dodatno minimizira uklanjanje materijala kako bi se smanjilo naprezanje površinskog sloja korak po korak. Naizmjenična obrada na prednjoj i stražnjoj strani izbjegava neravnotežu naprezanja uzrokovanu jednostranim uklanjanjem materijala i sprječava jednostrano savijanje. Rupe, umivaonici i karakteristike ugrađenih rukava su završene prije cjelokupnog završnog brušenja kako bi se eliminisali poremećaji deformacije uslijed naknadnog lokalnog uklanjanja materijala.
4. Okruženje obrade pri konstantnoj temperaturi: Suzbijanje mikrodeformacija izazvanih toplinom
Čak i sa niskim koeficijentom termičke ekspanzije, granit velikih dimenzija proizvodi značajnu kumulativnu deformaciju pod malim temperaturnim razlikama zbog velike ukupne dužine. Dnevne promjene temperature u radnji i lokalizirana toplina mljevenja stvaraju temperaturne gradijente i savijanje.
UNPARALLELED obavlja završnu obradu velikih komponenti u radionicama sa konstantnom temperaturom sa kontrolisanim temperaturnim fluktuacijama. Optimizirano hlađenje smanjuje prijenos topline u obratke. Dijelovi su potpuno termički izjednačeni prije brušenja i pregleda kako bi se eliminisala lažna očitavanja tačnosti i termička deformacija uzrokovana neslaganjem unutarnje i vanjske temperature.
5. Ciklusi otpuštanja i ponovnog testiranja: unaprijed izložite potencijalnu povratnu deformaciju
Potpuna eliminacija odskoka je teška za obradke velikih dimenzija. Direktna isporuka nakon strojne obrade će dovesti do pomaka u preciznosti jer se zaostalo naprezanje postepeno oslobađa nakon statičkog skladištenja.
UNPARALLELED usvaja radni tok "mašinske obrade - otpuštanja naprezanja - ponovnog pregleda - kompenzacije - brušenja". Nakon poluzavršne obrade, radni komadi se uklanjaju iz alata i slobodno postavljaju na referentne platforme kako bi se oslobodilo stezanje i naprezanje strojne obrade. Ukupna ravnost i geometrijske tolerancije se ponovo mjere. Manje odskočno izobličenje se ispravlja iterativnim brušenjem za kompenzaciju niske zalihe. Rizici od deformacije se rješavaju u kući, a ne prenose na kupce.
6. Inspekcija u više tačaka na cijeloj površini: Otkrijte ukupnu distorziju s lokalnim kvalificiranim očitanjima
Rijetko uzorkovanje lako propušta globalni zaokret i krivudanje dugog raspona. Ravnost malih zona može proći dok savijanje na nivou mikrona postoji na velikim udaljenostima.
Oprema za inspekciju velikog hoda je raspoređena za gusto uzorkovanje u više tačaka po cijeloj površini radnog komada kako bi se procijenili ukupni trendovi deformacije umjesto samo performansi na lokalnom području. Svi inspekcijski instrumenti posjeduju CNAS-sljedive kalibracijske certifikate. Izveštaji o inspekciji se isporučuju zajedno sa bazama za referencu kupaca tokom kompletne montaže mašine.
7. Tranzitna zaštita: spriječiti sekundarnu deformaciju od vlastite težine i vanjske sile
Čak i savršeno gotove velike baze mogu pretrpjeti sekundarnu mikrodeformaciju tijekom podizanja, transporta i pakiranja zbog nepravilnog rasporeda nosača i savijanja vlastite težine.
Usvojen je transportni alat po mjeri. Tačke potpore su raspoređene u skladu sa principima mehaničke distribucije kako bi se izbjeglo opterećenje u jednoj tački ili vješanje dugog raspona. Deformacija nakon prijema od strane kupca ostaje u skladu sa fabrički testiranim statusom.
Mogućnosti isporuke
UNPARALLELD posjeduje ISO9001, ISO14001, ISO45001, CE certifikate i preko stotinu patenata i zaštitnih znakova. Kapacitet proizvodnje velikog opsega za velike granitne komponente omogućava proizvodnju baze dugog putovanja po narudžbi s rokom isporuke od 2 sedmice. Isporučujemo stabilna referentna rješenja od granita za svjetske proizvođače u industriji poluvodiča, optičke inspekcije i precizne mjeriteljske industrije.
Rezime
Mikro-deformacija granitnih baza velikih dimenzija rijetko dolazi samo od defekata sirovine; proizlazi iz superpozicije slijepog zaostalog naprezanja, prisilne deformacije stezanjem, topline obrade i otklona vlastite težine. Kompletan proces koji pokriva dugotrajno starenje blanka, fleksibilne alate bez pritiska, slojevito brušenje, proizvodnju pri konstantnoj temperaturi, cikluse statičke kompenzacije otpuštanja i inspekciju pune površine efikasno ograničava deformaciju na mikronskom nivou obratka unutar granica tolerancije.
